Назначение

Предназначена для проведения синхронных съёмок в павильонах киностудий и на натуре при постановке обычных и широкоэкранных фильмов, снимаемых на 35-мм пленке.

Общая характеристика

В 1958 году на киностудии им. А. Довженко был разработан синхронный киносъёмочный аппарат «Украина» УС-1, но по ряду показателей конструкция была непригодна для серийного производства. Её улучшенной версией стала кинокамера «Дружба» УС-2М. В ней был обеспечен низкий уровень шума, удобство наблюдения за снимаемым кадром с беспараллаксной системой визирования. Хорошая балансировка аппарата давала возможность выполнять съёмку со сложным движением. «Дружба» стала первой кинокамерой с зеркальным обтюратором для синхронных съёмок, выпускаемым серийно в СССР.

Конструкция камеры

Лентопротяжный механизм

Перемещение плёнки в аппарате осуществляется по однопоточной схеме одним комбинированным зубчатым барабаном, имеющим 32 зуба и делающим 180 об/мин при частоте съемки 24 кадр/сек. Барабан вытягивает пленку из подающей кассеты и ограничивает ее поступление в приёмную. Тем самым он сохраняет постоянство размера свободных петель до и после фильмового канала. Зацепление перфораций плёнки с зубьями барабана обеспечивается двумя прижимными каретками, между которыми установлены плёнкосниматели. Кинокамера обладает системой, выключающей механизм аппарата при окончании, обрыве или ослаблении натяжения плёнки. Два ролика блокировки создают систему защиты при прямом и обратном ходе плёнки. Также устройство камеры не даст закрыть крышку аппарата и включить приводной электродвигатель при неправильно поставленных каретках. Весь узел механизма равномерного транспортирования плёнки выполнен в виде отдельного съемного блока, что позволяет производить его регулировку вне аппарата и быстро устанавливать на место.

Грейферный механизм

В аппарате используется малошумный грейферный механизм кривошипно-кулисного типа с качающейся кулисой и подвижным контргрейфером. Транспортирование плёнки в фильмовом канале производится четырьмя зубьями грейфера. Фиксация положения плёнки в период экспонирования осуществляется двухсторонним подвижным контргрейфером. Работа грейфера и контргрейфера согласована таким образом, что зубья одного из них все время находятся в перфорациях, чем исключается возможность случайного смещения плёнки. Оригинальной особенностью является также жесткая установка на специальном приливе к фильмовому каналу коллективной линзы визирующей системы, что всегда позволяет сохранять одинаковым положение плоскости пленки и матированной поверхности, на которых попеременно строится съемочным объективом изображение, относительно отражающей поверхности зеркального обтюратора. Передняя рамка фильмового канала с кадровым окном выполнена съёмной для удобства периодической чистки во время работы и замены при переходе от съёмки фильмов с классическим форматом кадра на широкоэкранный. Конструкция грейферного механизма и канала позволяет производить съёмку с прямым и обратным направлением движения плёнки. В обоих случаях постоянство положения изображения обеспечивается с точностью не менее 0,01 мм.

Обтюратор

В аппарате применён однолопастный зеркальный обтюратор с максимальным углом открытия 170°. Величина рабочего угла обтюратора может изменяться от нуля до полного открытия как при остановленном аппарате, так и во время съёмки вручную и при помощи автоматически действующего механизма наплыва. Для устранения засветки плёнки в кадровом окне, за счёт отражений света матовым стеклом визирующей системы, на лицевой стороне зеркального обтюратора имеются закрылки, перекрывающие его на период экспонирования кадра. Кинематическая схема и привод аппарата Приводной синхронный электродвигатель типа 1М-62 мощностью 140 вт на валу питается от трёхфазной сети переменного тока напряжением 220 в и при частоте 50 гц делает 1440 об/мин, с учётом имеющегося в нем редуктора 24 : 25. Включение аппарата в сеть переменного тока производится через специальное питающее устройство. При проведении натурных съемок в зимних условиях поддержание внутри корпуса аппарата температуры, необходимой для нормальной работы механизма, достигается применением электрического подогревателя, включаемого автоматически с помощью термореле. Система из двух реле (включающего и выключающего подогреватель) обеспечивает поддержание температуры в пределах от + 15 до + 25°С.

Кассеты

В аппарате применяются двойные 300-м кассеты с завинчивающимися на резьбе крышками.

Объективы и система визирования

В комплект аппарата входят семь киносъемочных объективов в индивидуальных переходных оправах байонетного типа:

• ОКС1-18 с фокусным расстоянием 18 мм и относительным отверстием 1 : 2,8;

• ОКС1-22 с фокусным расстоянием 22 мм и относительным отверстием 1 : 2,8;

• ОКС1-28 с фокусным расстоянием 28 мм и относительным отверстием 1 : 2,8;

• ОКС1-35 с фокусным расстоянием 35 мм и относительным отверстием 1 : 2;

• ОКС1-40 с фокусным расстоянием 40 мм и относительным отверстием 1 : 2,5;

• OKС1-50 с фокусным расстоянием 50 мм и относительным отверстием 1:2;

• ОКС1-80 с фокусным расстоянием 80 мм и относительным отверстием 1 : 2.

Кроме того, в аппарате могут использоваться объективы других фокусных расстояний, а также объективы с переменным фокусным расстоянием и анаморфотные блоки и насадки для съемки широкоэкранных фильмов. Каждый объектив устанавливается в гнездо объективодержателя аппарата в строго определенном положении и закрепляется в нем, соединяясь одновременно с механизмом фокусирования. Перемещение объективов при наводке на резкость происходит без вращения. Шкалы дистанций, индивидуальные для каждого объектива, нанесены на переходных оправах. Конструкция оправ позволяет производить наводку на расстояния от 1 м до бесконечности, пользуясь общим механизмом и от 0,5 м непосредственно за кольцо на переходной оправе. Фокусирование можно производить как по дистанционным шкалам, так и визуально — по резкости изображения на матовом стекле в визирующей системе с зеркальным обтюратором через лупу с увеличением 5,5 крат. При съёмке широкоэкранных фильмов обычная лупа может быть заменена на дезанаморфирующую, что позволит оператору видеть недеформированное изображение. Кроме системы визира с зеркальным обтюратором аппарат имеет приставной оптический визир, который удобно использовать при съёмках эпизодов со сложным движением камеры. Исправление параллакса визира для плоскости наводки производится автоматически при фокусировании съёмочного объектива так же, как и наводка визира на резкость.

Технические характеристики

Привод:

Приводной синхронный электродвигатель типа 1М-62 мощностью 140 вт на валу питается от трехфазной сети переменного тока напряжением 220 в.

Обтюратор:

Однолопастный зеркальный обтюратор с максимальным углом открытия 170°.

Ход камеры:

• прямой
• обратный

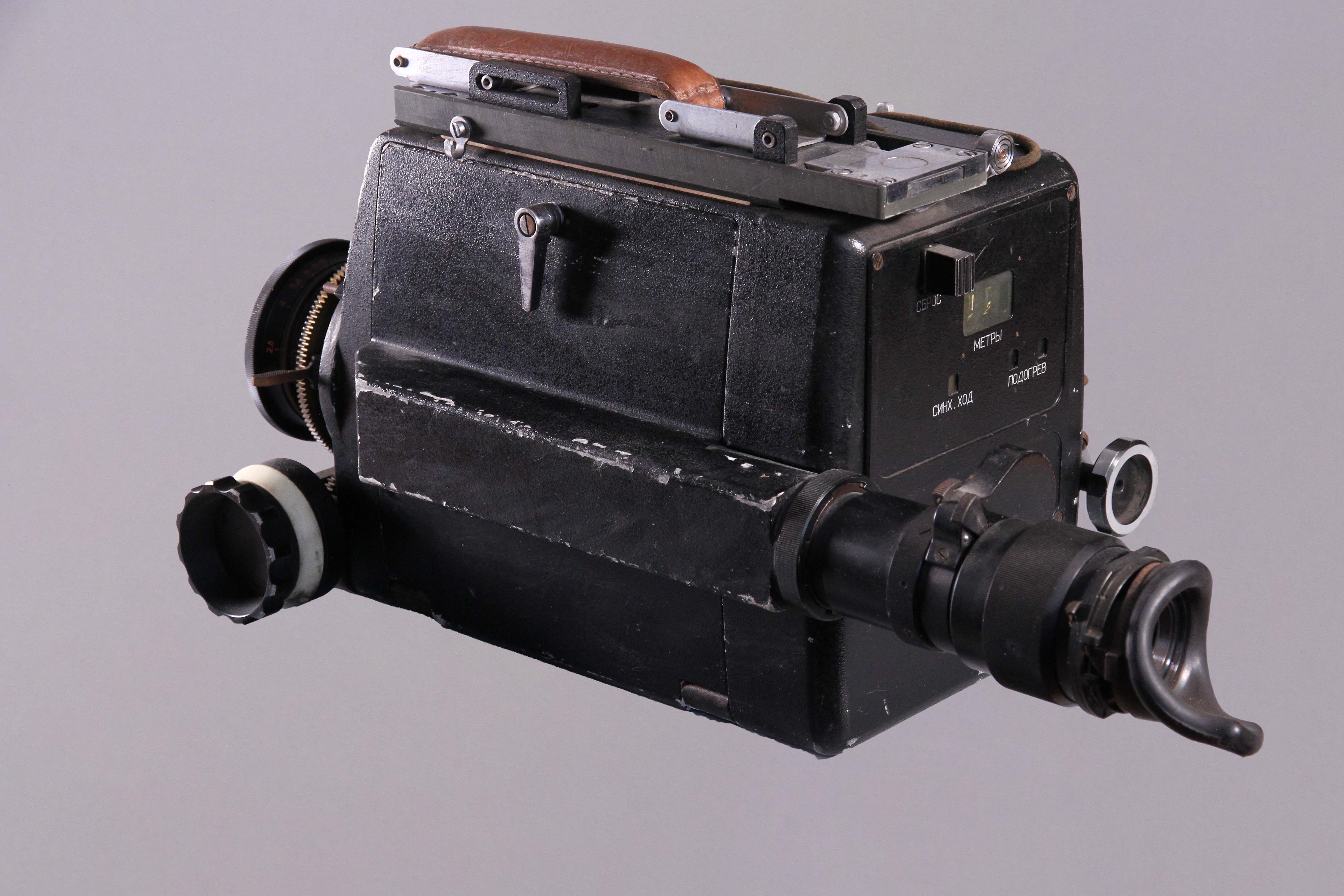

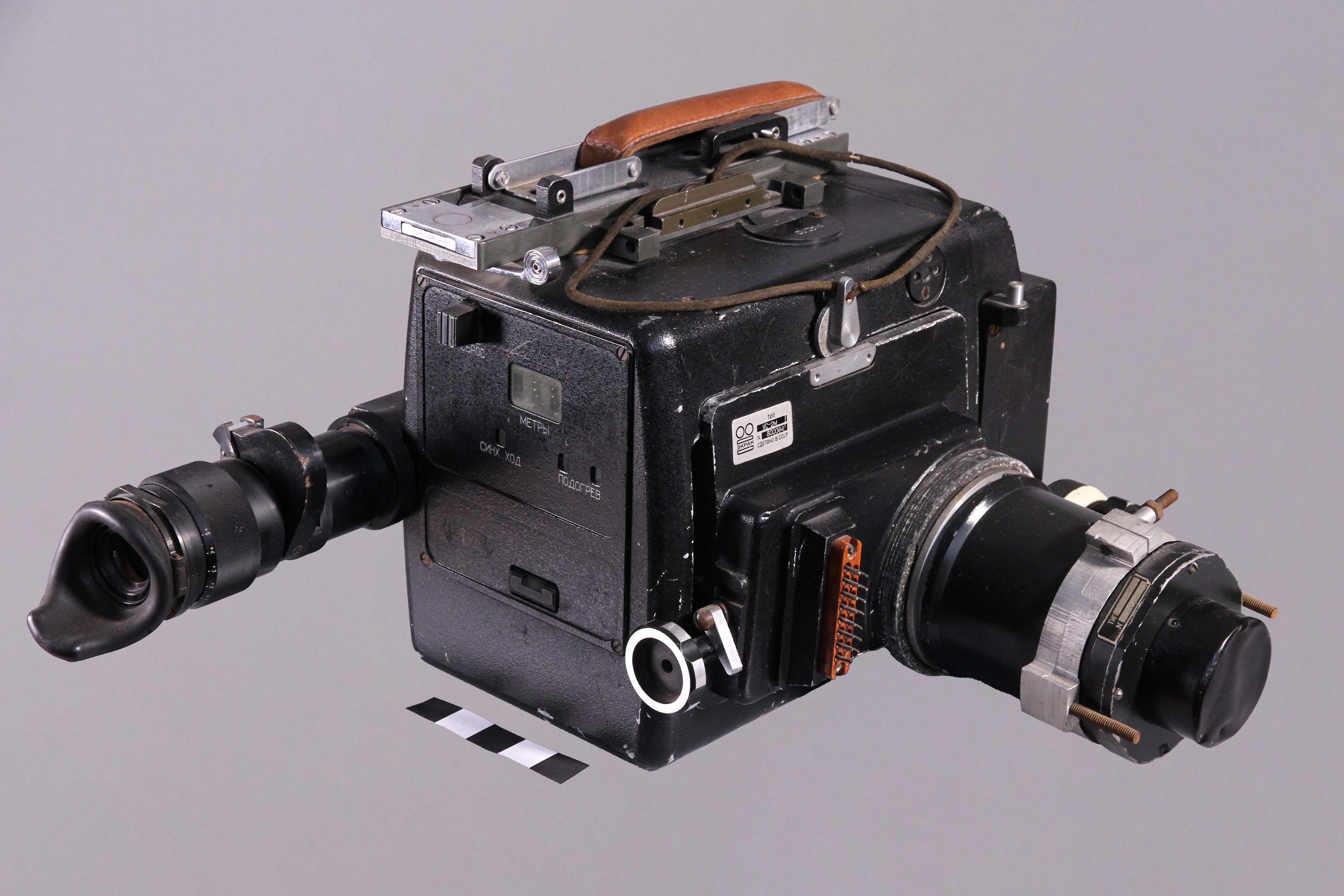

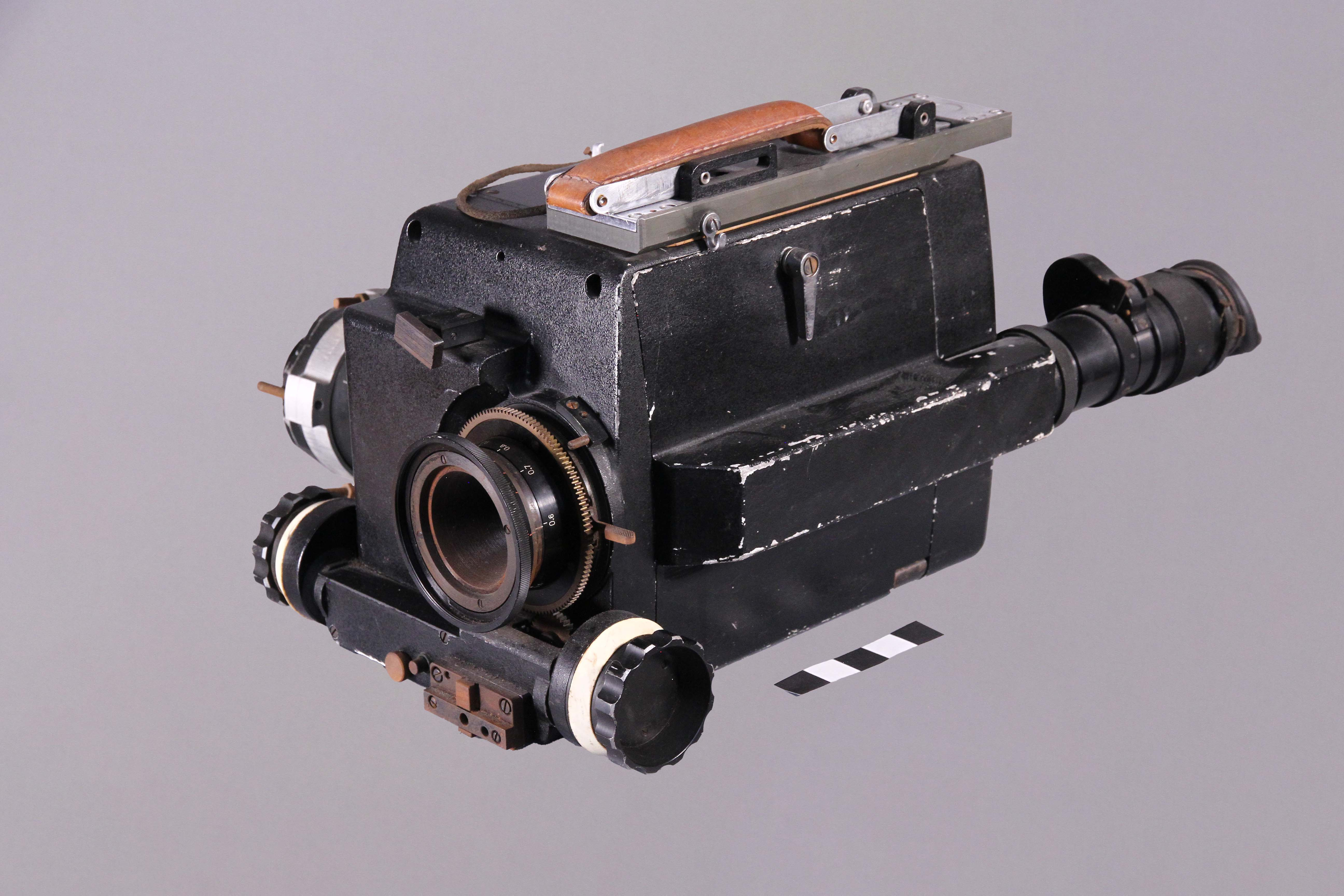

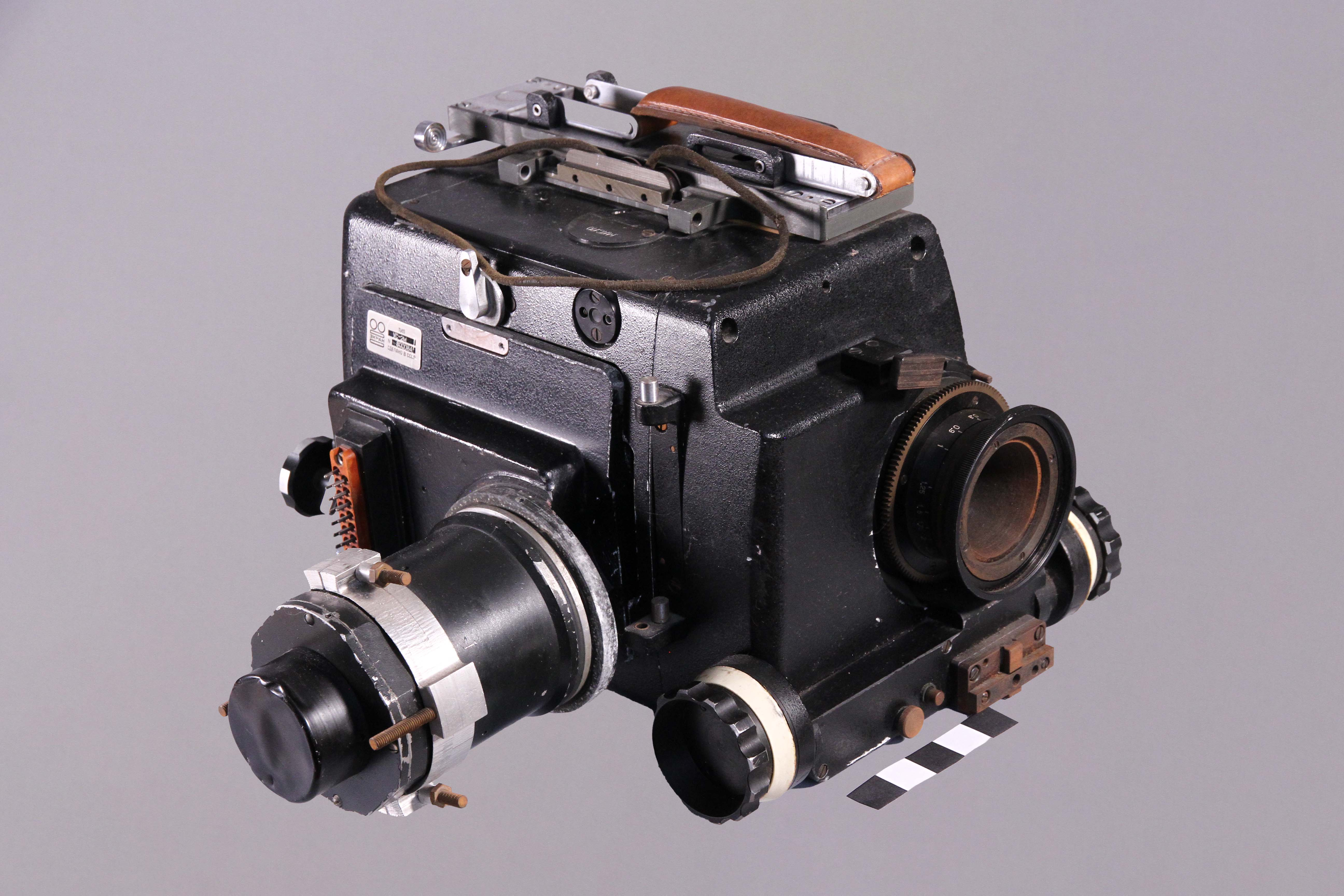

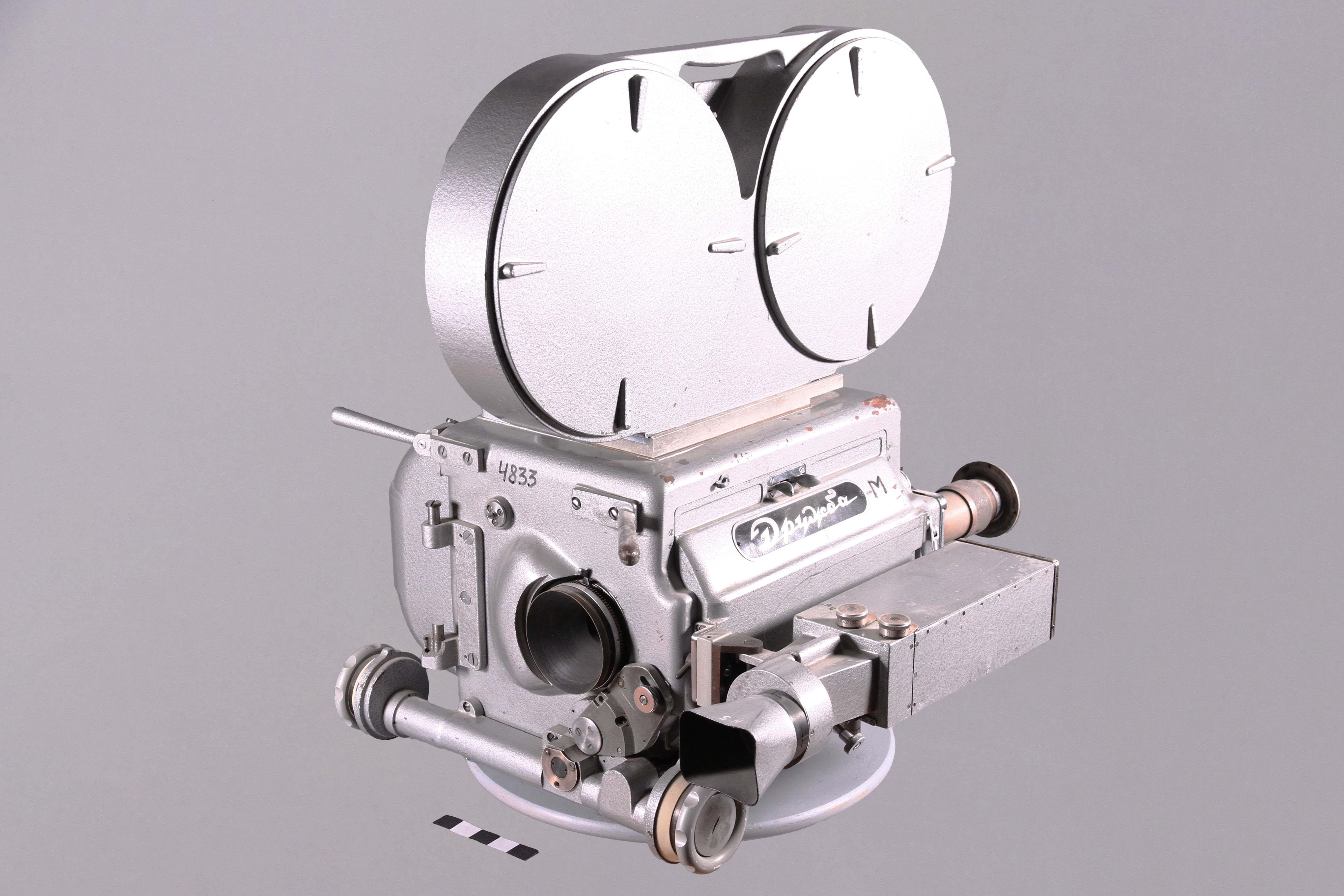

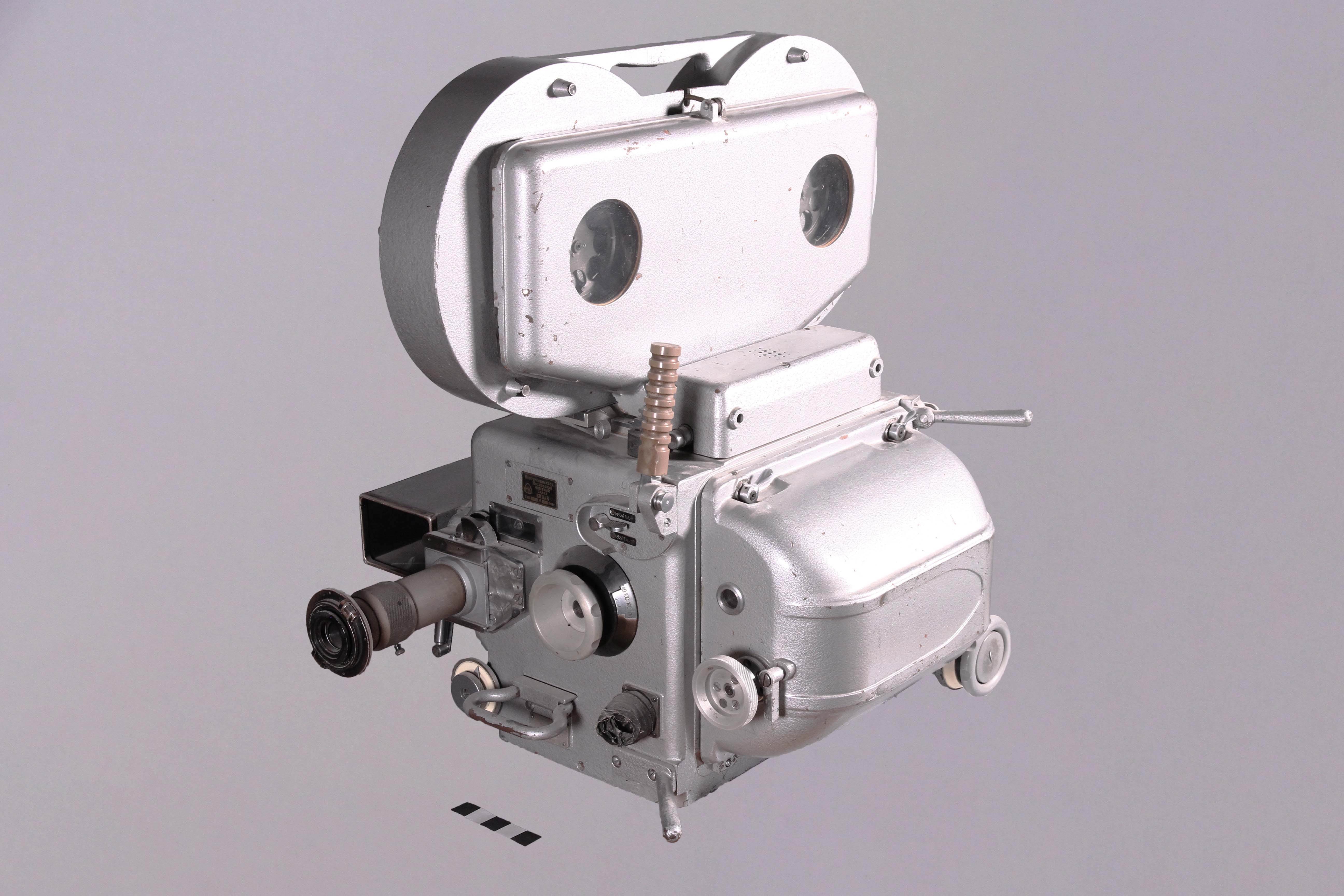

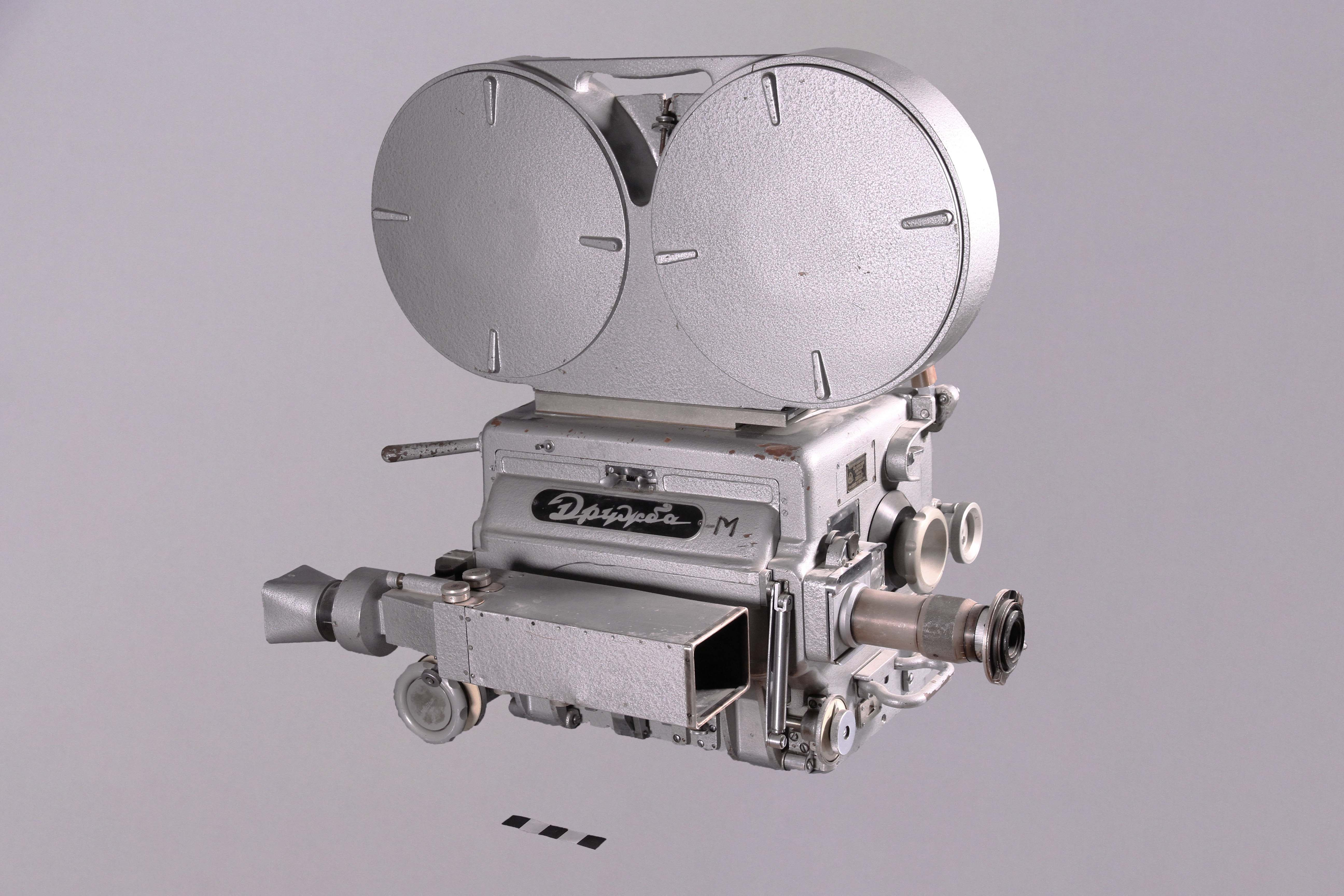

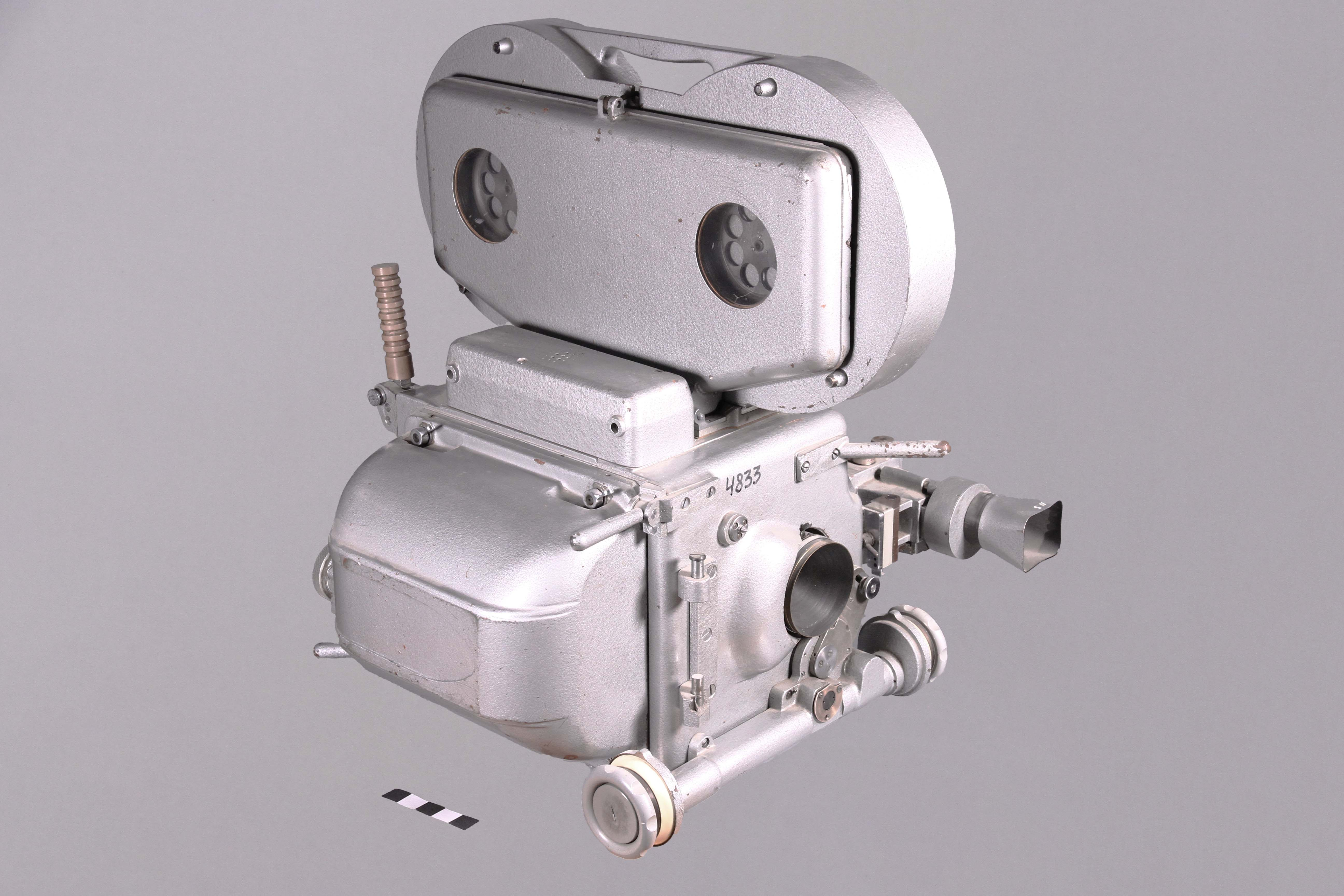

Внешний вид аппарата можно увидеть в галерее внизу страницы
