Назначение
Предназначается для демонстрирования черно-белых или цветных звуковых узкопленочных (16 -мм) кинофильмов с оптической или магнитной фонограммой.

Общая характеристика

Украина-4М, она же ПП-16-4-2 представляет собой модернизированную Украину-4. Изготавливалась в двух цветах окраски – серая и голубая молотковая эмаль. Кинопроектор использовался для демонстрации фильмов в аудиториях вместимостью до 250 зрителей, был широко распространен в СССР массовым тиражем и пользовался большой популярностью среди любителей кино и профессионалов в этой области. Выпуск модернизированного комплекта продолжался с 1971 по 1973 гг. Одесским заводом КИНАП.

Состав киноустановки:

• Кинопроектор ПП-16-4-2
• Звуковоспроизводящее устройство КЗВП-10
• Усилитель Ломо 6У-34-3У
• Громкоговорители 25а-64 (две половинки)
• Комплект кабелей
• Две 16 мм бобины на 120 и 600 м
• 16 мм моталка
• Киноавтотрансформатор КАТ-16
• Киноэкран ЭПБ-С 2,6

Технические характеристики

• Частота проекции - 24 кадр/с
• Обтюратор – двухлопастный
• Механизм прерывистого движения - рамочно-кулачковый грейферный
• Размер кадрового окна - 9,6х7,16 мм
• Источник света - лампа накаливания К-22
• Полезный световой поток – при 33 В не менее 350 лм, при 30 В не менее 250лм.
• Емкость бобин - 120 и 600 м.
• Мощность усилителя - 10 Вт
• Размер экрана - 2600х1900 мм
• Напряжение питания -110, 127, 220 В
• Потребляемая мощность 700 Вт

Ход кинопроектора

• прямой
• обратный

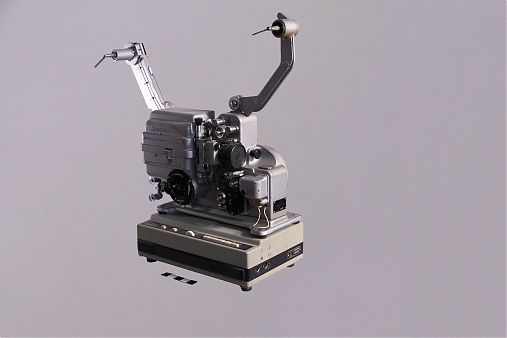

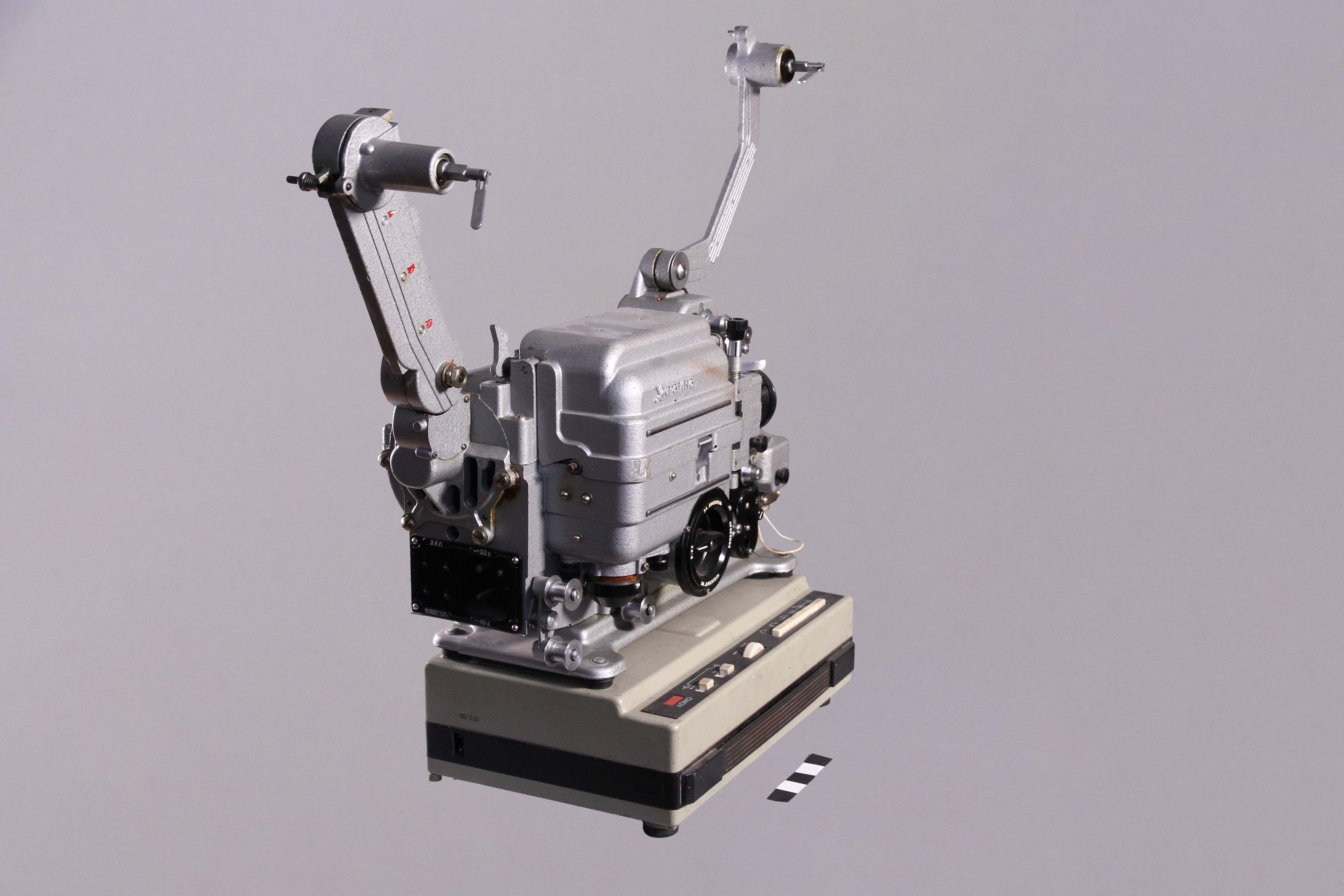

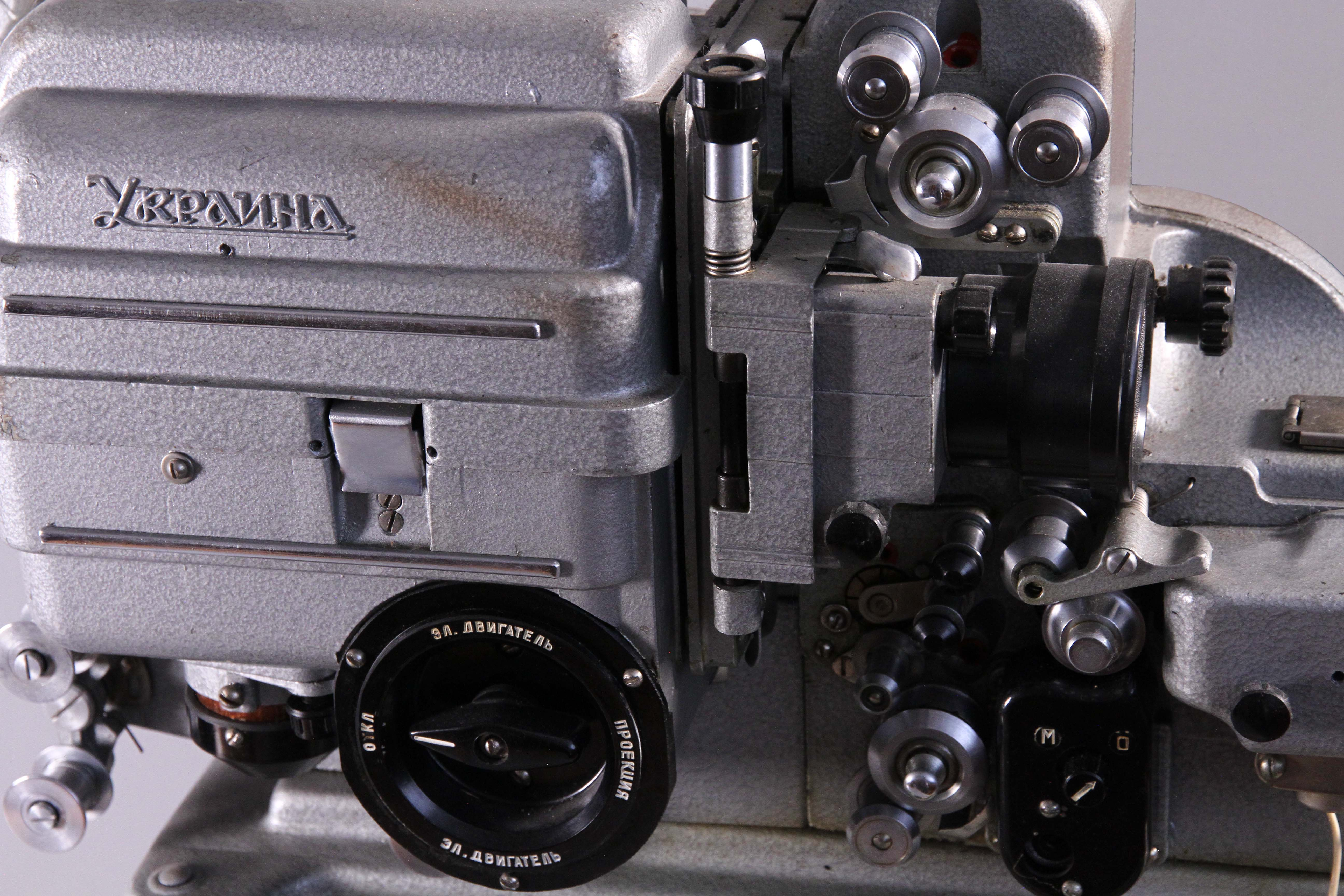

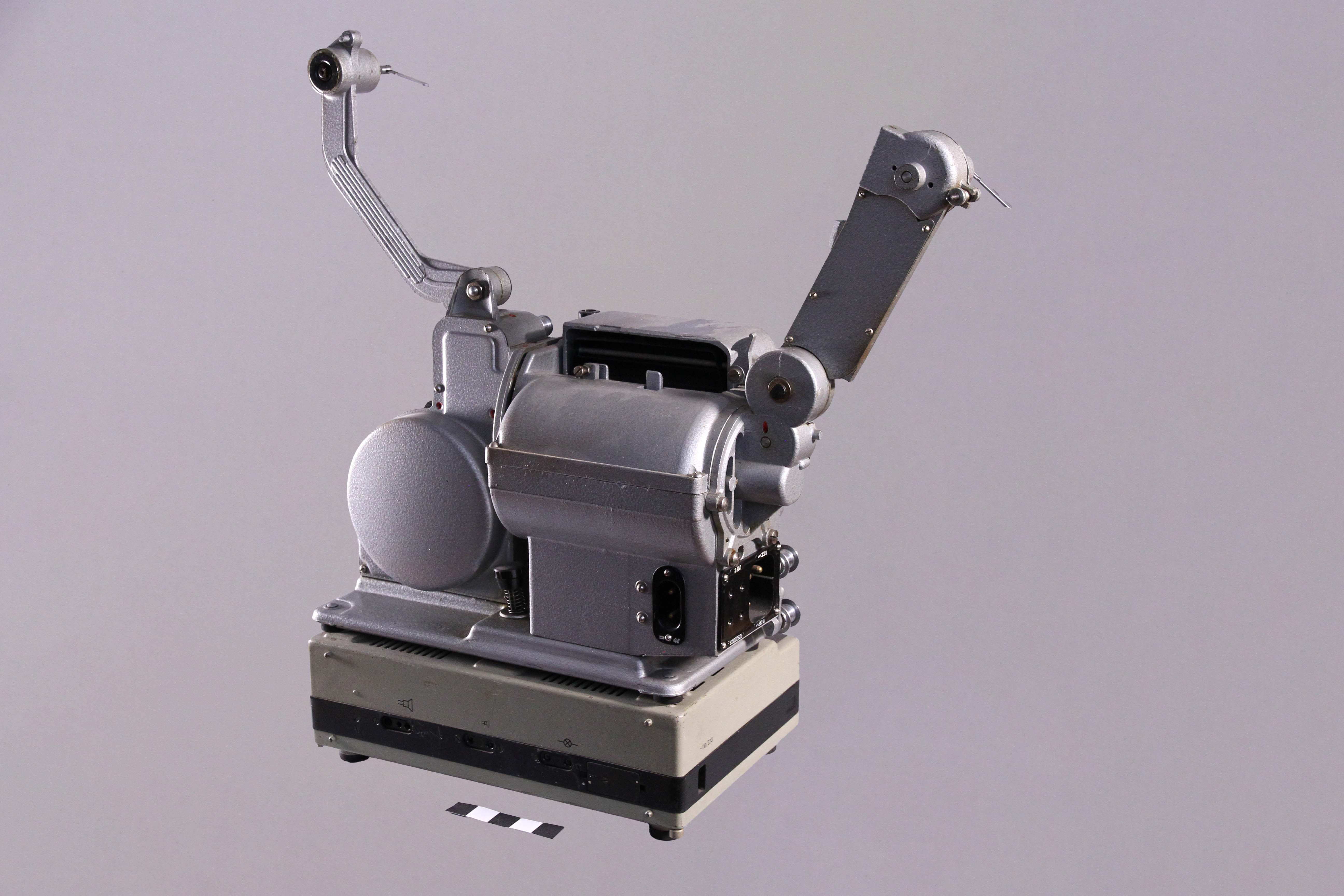

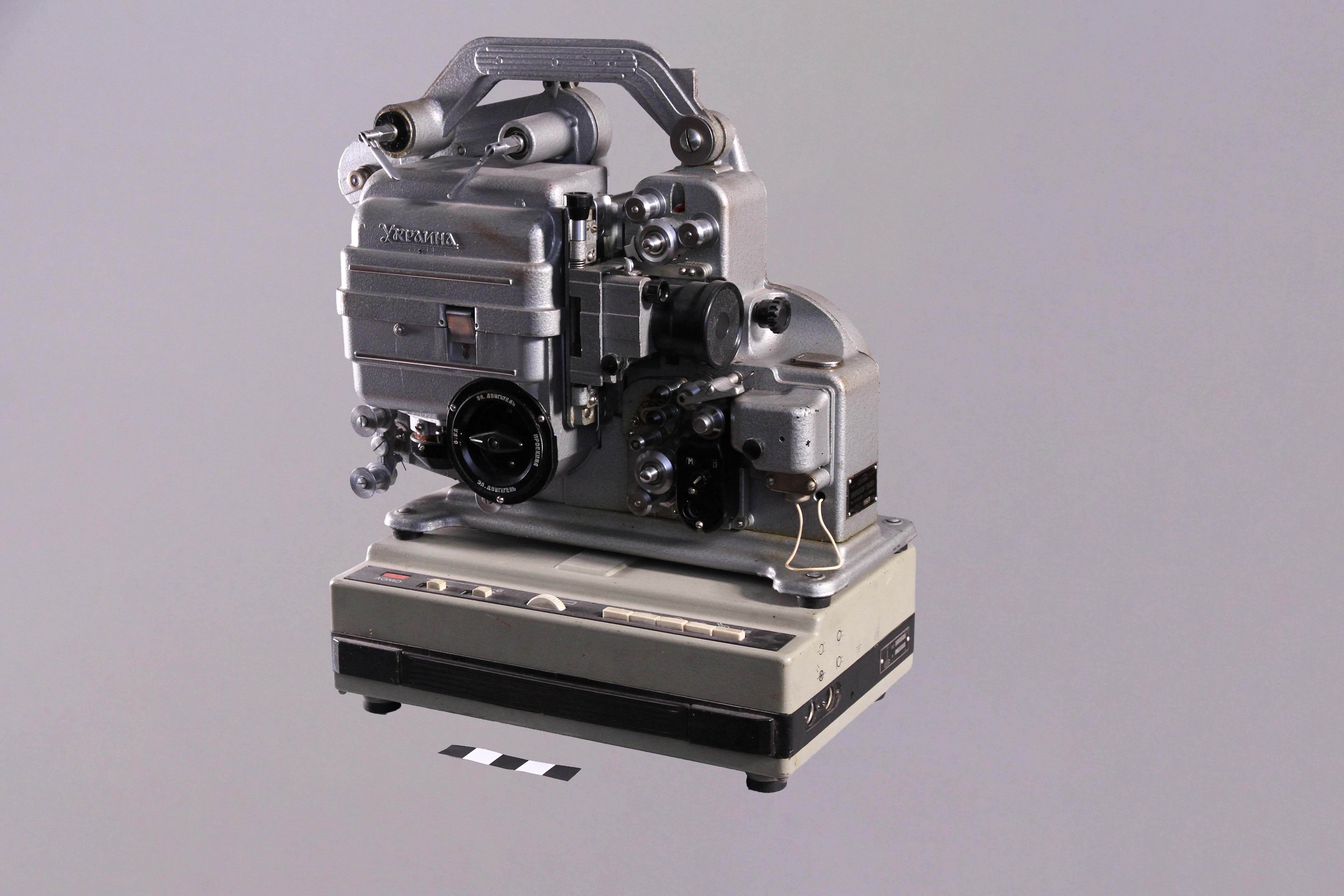

Внешний вид аппарата можно увидеть в галерее внизу страницы
