Творческий проект в медиасфере: «СИСТЕМЫ УПРАВЛЕНИЯ ХУДОЖЕСТВЕННЫМ ОСВЕЩЕНИЕМ ТЕАТРАЛЬНОГО ЗАЛА»: Предложение по повышению показателей эффективности театрального прожектора

Ранее (сентябрь 2025 г.) были исследованы: пространственное распределение силы света используемой в прожекторе галогенной лампы накаливания OSRAM HPL 93728 575 W 240 V и равномерность освещённости светового пятна прожектора ETC Source Four jr Zoom 25-50. В результате анализа и интерпретации полученных графических зависимостей были сделаны выводы о необходимости повышения показателей эффективности прожектора, в частности, повышения коэффициента использования светового потока.

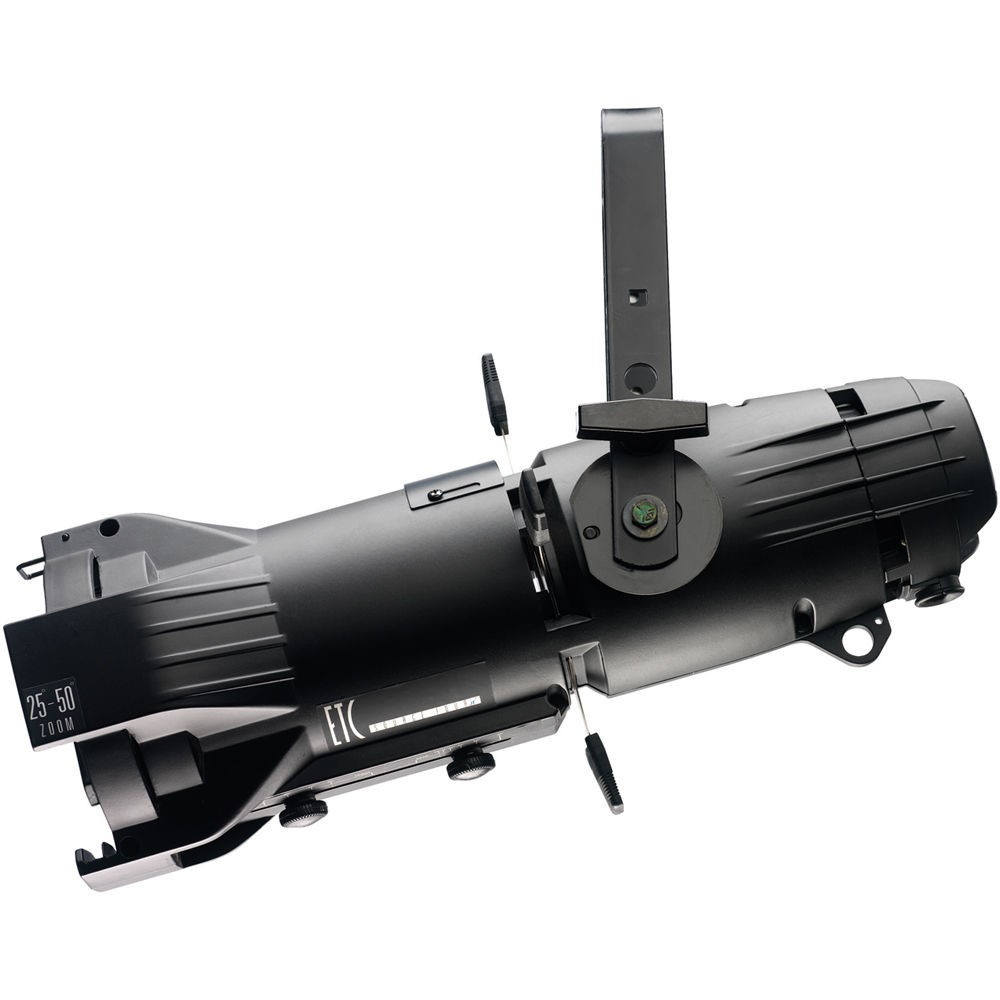

Внешний вид прожектора ETC Source Four jr Zoom 25-50 (https://www.etcconnect.com/Products/Legacy/Lighting-Fixtures/Source-Four-jr/Features.aspx?LangType=1049)

В октябре 2025 г. работа творческого коллектива была ориентирована на поиски способов, позволяющих повысить коэффициент использования светового потока прожектора. Было выявлено три типа потерь светового потока, имеющих место в исследуемом прожекторе. Часть светового потока теряется через щели и зазоры в корпусе прибора, например, через отверстия, предназначенные для отвода тепла. Другая часть потерь светового потока вызвана тем, что из-за смещения источника света относительно фокуса эллипсоидного отражателя (или конденсора), не все лучи попадают во входной зрачок объектива. Третий тип потерь светового потока – это потери непосредственно при прохождении через оптическую систему прожектора.

Оптическая система исследуемого прожектора включает в себя эллипсоидный отражатель и две непросветлённые плоско-выпуклые линзы. Расчёты показывают, что коэффициент пропускания оптической системы прожектора составляет порядка 79%. Увеличить коэффициент пропускания можно, прежде всего, при помощи просветления линз. Современные многослойные просветляющие покрытия могут иметь коэффициент отражения, равный 0,3%.

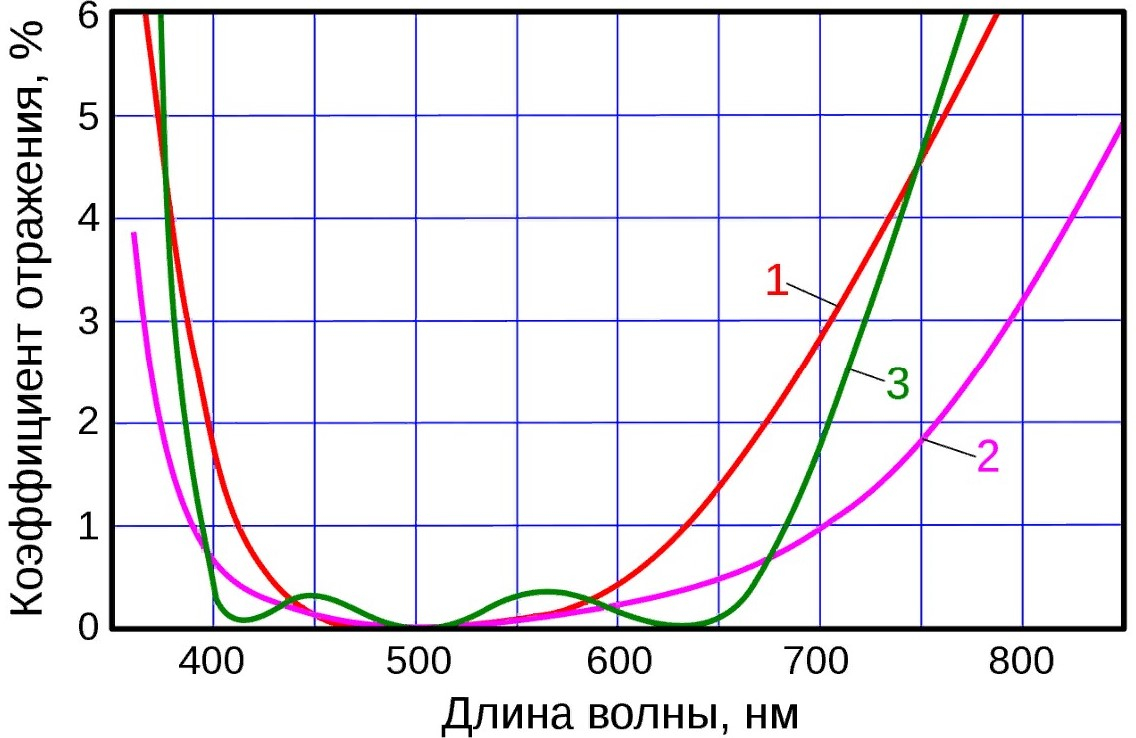

Спектральные характеристики коэффициента отражения разных трехслойных просветляющих покрытий

Коэффициент отражения используемого отражателя составляет 95%, что свидетельствует уже о нанесении на отражатель многослойного интерференционного покрытия. Хотя известны отражатели с коэффициентом отражения 98%, дальнейшее улучшение не представляется целесообразным.

С учётом нанесения просветляющего покрытия на обе линзы объектива, коэффициент пропускания оптической системы прожектора приблизится к значению 89%, что повышает коэффициент использования светового потока почти в 1,13 раза относительно своего исходного значения.

Работы творческого коллектива по повышению прочих показателей эффективности прожектора продолжаются.
